Коническо-цилиндрический трёхступенчатый горизонтальный редуктор КЦ2-1000 — второй по мощности типоразмер из серии КЦ2. Крутящий момент до 18500 Н·м позволяет эксплуатировать данный редуктор при выполнении различных технических задач, в том числе при тяжелом режиме с ударами. При проектировании и монтаже следует обратить внимание на наличие картера в нижней части литого корпуса.
Технические характеристики редуктора КЦ2-1000
| Передаточное число | Номинальный крутящий момент*, Н·м | Расчётная подводимая мощность*, кВт | Радиальная консольная нагрузка на входном валу, Н | Радиальная консольная нагрузка на выходном валу, Н |
| 28 | 14500 | 86 | 1000 | 33500 |
| 45 | 18500 | 71 | 1700 | 28000 |
| 71 | 16500 | 39 | 3300 | 33500 |
| 112 | 15500 | 23 | 4100 | 35500 |
| 180 | 15500 | 14,7 | 4500 | 35500 |
* — при входной частоте вращения 1500 об/мин и при непрерывном спокойном режиме работы
Коэффициент полезного действия (КПД) — 0,94;
Масса редуктора — 2665 кг.
Пример условного обозначения редуктора КЦ2-1000

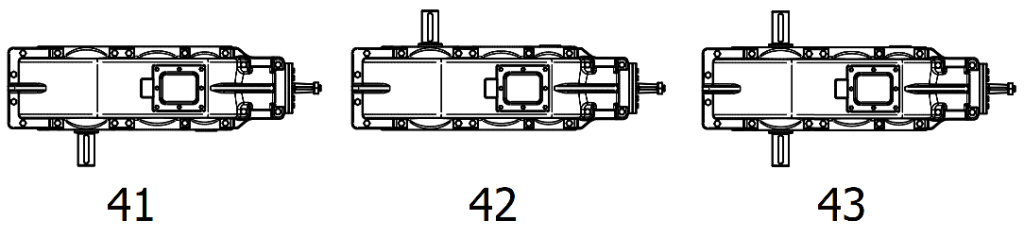

| КЦ2 | — | 1000 | — | 28 | — | 43 | — | Ц | — | У3 |
| Тип | Суммарное межосевое расстояние тихоходной и промежуточной ступеней | Передаточное число | Схема сборки | Форма конца выходного вала | Климатическое исполнение и категория размещения |
