Редуктор червячный одноступенчатый 2ЧМ-80

Данный тип червячных редукторов применяется во множестве видов оборудования: конвейеры, мешалки, домкраты, задвижки, клапана и др. Редуктор заправлен смазкой на весь срок службы и укомплектован армированными манжетами, для защиты от подтекания. В случае износа манжет, ремонтопригодная конструкция позволяет произвести восстановительные работы в короткие сроки. Редуктор 2ЧМ-80 изготавливается в нескольких исполнениях:

  • на лапах
  • без лап
  • с фланцем
Размеры редуктора при варианте крепления на лапа
Редуктор при варианте крепления без лап (крепление за корпус)
Размеры редуктора с фланцем

Также 2ЧМ-80 изготавливается с различными формами выходного вала:

  • с цилиндрическим концом
  • с коническим концом
  • с полым валом со шлицами
  • с полым валом со шпоночным пазом
  • со специальным валом по требованию заказчика
Размеры валов
Выходной вал цилиндрической формы.
Размеры конца входного вала конической формы.
Полый выходной вал со шлицами

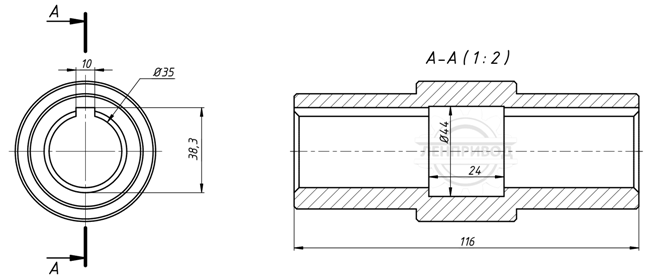

Размеры конца полого выходного вала со шпоночным пазом
Конструктивные исполнения

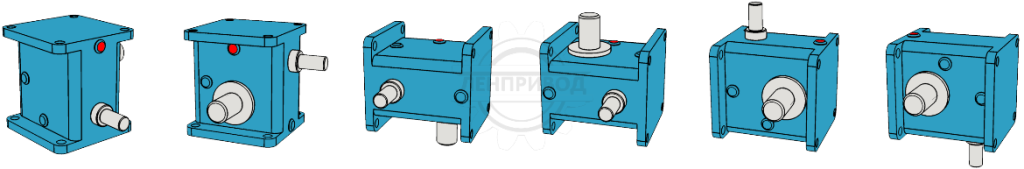

…-51-1-… …-51-2-… …-51-3-… …-51-4-… …-51-5-… …-51-6-…Варианты сочетания со схемой сборки 51
(односторонний выходной вал, односторонний* входной вал)

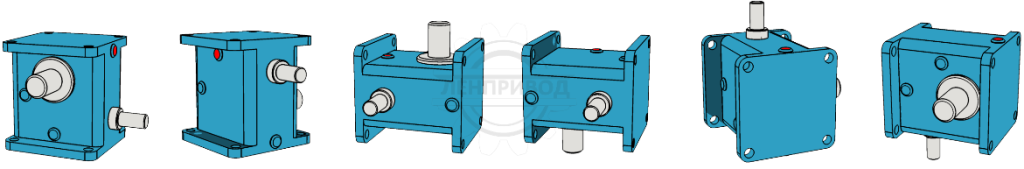

…-52-1-… …-52-2-… …-52-3-… …-52-4-… …-52-5-… …-52-6-…Варианты сочетания со схемой сборки 52
(односторонний выходной вал, односторонний* входной вал)

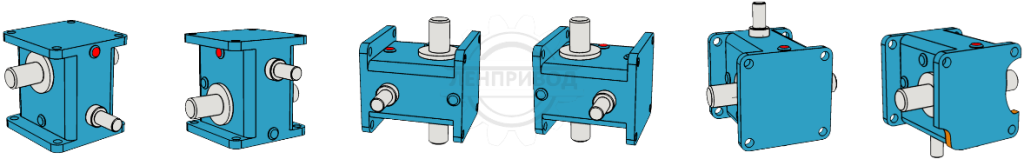

…-53-1-… …-53-2-… …-53-3-… …-53-4-… …-53-5-… …-53-6-…Варианты сочетания со схемой сборки 53
(двухсторонний выходной вал, односторонний* входной вал)

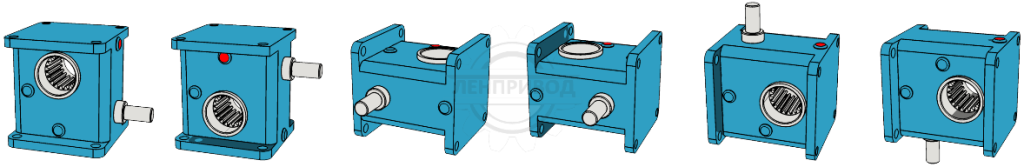

…-56-1-… …-56-2-… …-56-3-… …-56-4-… …-56-5-… …-56-6-…Варианты сочетания со схемой сборки 56
(полый выходной вал (шлицевой или со шпоночным пазом), односторонний* входной вал)

Примечание:

  • обозначения соответствующих схем сборок с двухсторонним входным валом формируются аналогично, но вместо символа «5» в двухцифровом индексе пишется «6» (например, вместо варианта сочетания «53-1», формируется обозначение «63-1»). Визуально варианты сочетания сборки и расположения передачи изменяются добавлением второго конца входного вала с противоположной стороны — положение выходного вала и корпуса остаётся неизменным.
  • Пробки-отдушины обозначены красным цветом (должны располагаться в верхней части корпуса)

*Для удобства запоминания вариантов расположения: 1-2 — все валы расположены горизонтально; 3-4 — входные валы расположены горизонтально; 5-6 — выходные валы расположены горизонтально.

стандарты: ГОСТ 20373-94; ГОСТ 29067-91.

Технические характеристики

Номинальные передаточные числа: 8; 10 12,5; 16; 20; 25; 31,5; 40; 50; 63; 80.

Номинальный крутящий момент на выходном валу и расчётная мощность на входном валу (при частоте вращения 1500 об/мин):

— Редуктор с передаточным числом 8  —  210 Н∙м (4,72 кВт);

— Редуктор с передаточным числом 10  —  190 Н∙м (3,34 кВт);

— Редуктор с передаточным числом 12,5  —  200 Н∙м (2,9 кВт);

— Редуктор с передаточным числом 16  —  210 Н∙м (2,52 кВт);

— Редуктор с передаточным числом 20  —  210 Н∙м (1,9 кВт);

— Редуктор с передаточным числом 25  —  210 Н∙м (1,58 кВт);

— Редуктор с передаточным числом 31,5  —  260 Н∙м (1,63 кВт);

— Редуктор с передаточным числом 40  —  240 Н∙м (1,22 кВт);

— Редуктор с передаточным числом 50  —  240 Н∙м (0,99 кВт);

— Редуктор с передаточным числом 63  —  200 Н∙м (0,95 кВт);

— Редуктор с передаточным числом 80  —  170 Н∙м (0,5 кВт).

Масса редуктора (51 схема сборки): 18,6 кг.

Пример условного обозначения мотор-редуктора

2ЧМ804052112У3С
ТипМежосевое расстояниеНоминальное
передаточное
число
Схема сборкиВариант
расположения
червячной пары
Вариант
крепления
(1 — без лап;
2 — с лапами)
Категория
точности
редуктора
Климатическое
исполнение и
категория
размещения
Индекс
заправки
смазкой
