Редуктор червячный одноступенчатый 2ЧМ-63

Данный тип червячных редукторов применяется во множестве видов оборудования: конвейеры, мешалки, домкраты, задвижки, клапана и др. Редуктор заправлен смазкой на весь срок службы и укомплектован армированными манжетами, для защиты от подтекания. В случае износа манжет, ремонтопригодная конструкция позволяет произвести восстановительные работы в короткие сроки. Редуктор 2ЧМ-63 изготавливается в нескольких исполнениях:

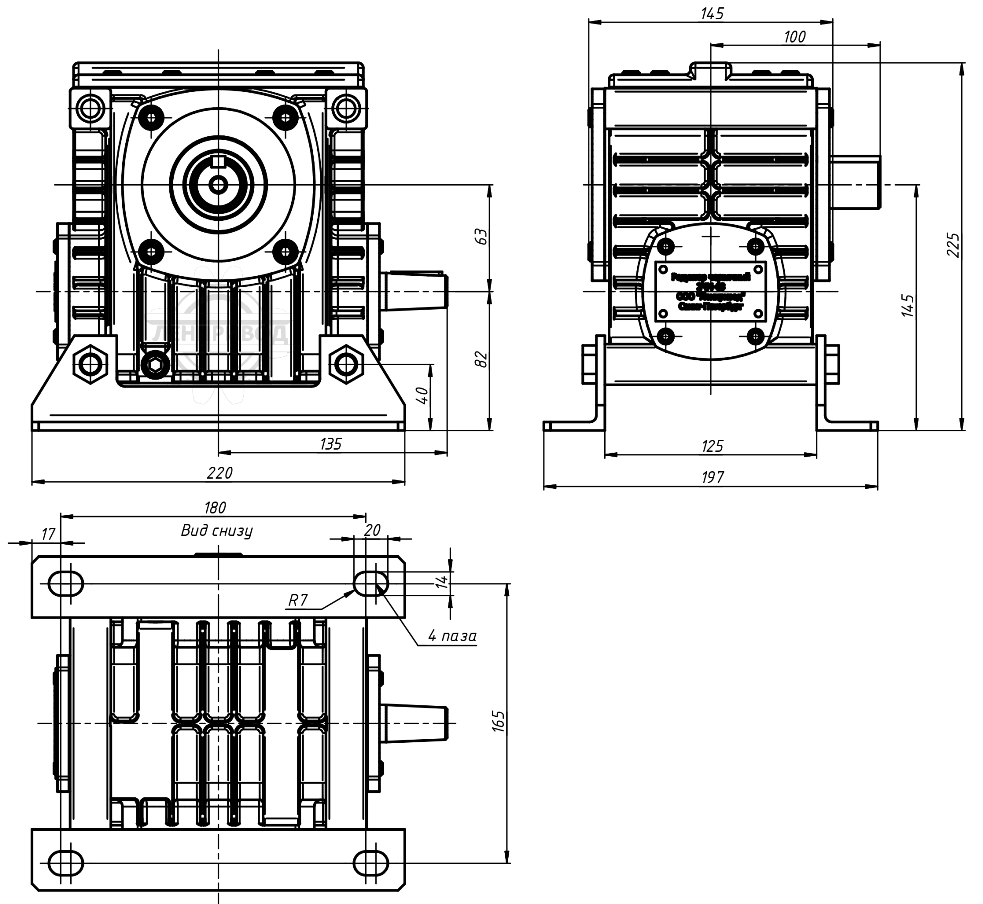

• на лапах
• без лап
• с фланцем

Также 2ЧМ-63 изготавливается с различными формами выходного вала:

• с цилиндрическим концом
• с коническим концом
• с полым валом со шлицами
• с полым валом со шпоночным пазом
• со специальным валом по требованию заказчика

Размеры валов

Конструктивные исполнения

Примечание:

• обозначения соответствующих схем сборок с двухсторонним входным валом формируются аналогично, но вместо символа «5» в двухцифровом индексе пишется «6» (например, вместо варианта сочетания «53-1», формируется обозначение «63-1»). Визуально варианты сочетания сборки и расположения передачи изменяются добавлением второго конца входного вала с противоположной стороны — положение выходного вала и корпуса остаётся неизменным.

• Пробки-отдушины обозначены красным цветом (должны располагаться в верхней части корпуса)

_{*Для удобства запоминания вариантов расположения: 1-2 — все валы расположены горизонтально; 3-4 — входные валы расположены горизонтально; 5-6 — выходные валы расположены горизонтально.}

_{стандарты: ГОСТ 20373-94; ГОСТ 29067-91.}

Технические характеристики

Номинальные передаточные числа: 8; 10 12,5; 16; 20; 25; 31,5; 40; 50; 63; 80.

Номинальный крутящий момент на выходном валу и расчётная мощность на входном валу (при частоте вращения 1500 об/мин):

— Редуктор с передаточным числом 8  —  105 Н∙м (2,4 кВт);

— Редуктор с передаточным числом 10  —  100 Н∙м (1,85 кВт);

— Редуктор с передаточным числом 12,5  —  93 Н∙м (1,3 кВт);

— Редуктор с передаточным числом 16  —  120 Н∙м (1,45 кВт);

— Редуктор с передаточным числом 20  —  110 Н∙м (1,1 кВт);

— Редуктор с передаточным числом 25  —  100 Н∙м (0,76 кВт);

— Редуктор с передаточным числом 31,5  —  130 Н∙м (0,89 кВт);

— Редуктор с передаточным числом 40  —  120 Н∙м (0,69 кВт);

— Редуктор с передаточным числом 50  —  110 Н∙м (0,57 кВт);

— Редуктор с передаточным числом 63  —  95 Н∙м (0,37 кВт);

— Редуктор с передаточным числом 80  —  85 Н∙м (0,27 кВт).

Масса редуктора (51 или 52 схема сборки): 12,3 кг.

Пример условного обозначения мотор-редуктора

2ЧМ	—	63	—	25	—	53	—	1	—	1	—	2	—	У3	—	С
Тип		Межосевое расстояние		Номинальное передаточное число		Схема сборки		Вариант расположения червячной пары		Вариант крепления (1 — без лап; 2 — с лапами)		Категория точности редуктора		Климатическое исполнение и категория размещения		Индекс заправки смазкой
