Цилиндрический трехступенчатый вертикальный редуктор ВКУ-610М — специфический крановый редуктор. Особенностью конструкции является многоразъёмный корпус и нетипичный способ крепления для приводов этой весовой категории.

Технические характеристики редуктора ВКУ-610М

Номинальные передаточные числа: 14; 25; 40; 80; 112; 140.

Крутящий момент на выходном валу при среднем крановом режиме (при входной частоте вращения 750 об/мин):

— Редуктор с передаточным числом 14  —  6600 Н∙м;

— Редуктор с передаточным числом 25  —  7750 Н∙м;

— Редуктор с передаточным числом 40  —  8600 Н∙м;

— Редуктор с передаточным числом 80  —  8600 Н∙м;

— Редуктор с передаточным числом 112  —  8700 Н∙м;

— Редуктор с передаточным числом 140  —  8800 Н∙м;

Крутящий момент на выходном валу при непрерывном режиме (при входной частоте вращения 750 об/мин):

— Редуктор с передаточным числом 14  —  3760 Н∙м;

— Редуктор с передаточным числом 25  —  4340 Н∙м;

— Редуктор с передаточным числом 40  —  4450 Н∙м;

— Редуктор с передаточным числом 80  —  5880 Н∙м;

— Редуктор с передаточным числом 112  —  5880 Н∙м;

— Редуктор с передаточным числом 140  —  6000 Н∙м;

Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части выходного вала (при входной частоте вращения 750 об/мин, и при сборке с односторонними валами, при среднем режиме): 9350 Н;

Масса редуктора (без смазки): не более 450 кг

Пример условного обозначения редуктора ВКУ-610М

ВКУ	—	610М	—	40	—	21	—	Ц	—	У2

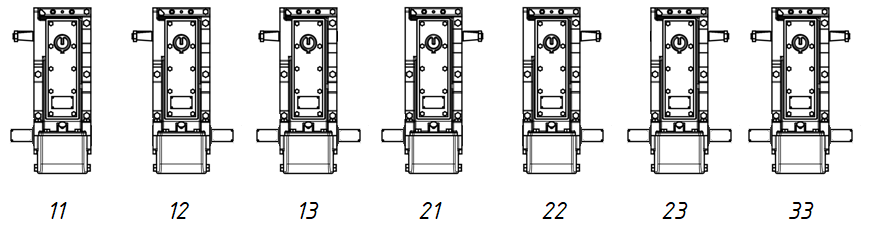

Тип		Межосевое расстояние тихоходной ступени		Передаточное число		Схема сборки		Форма конца выходного вала		Климатическое исполнение и категория размещения
