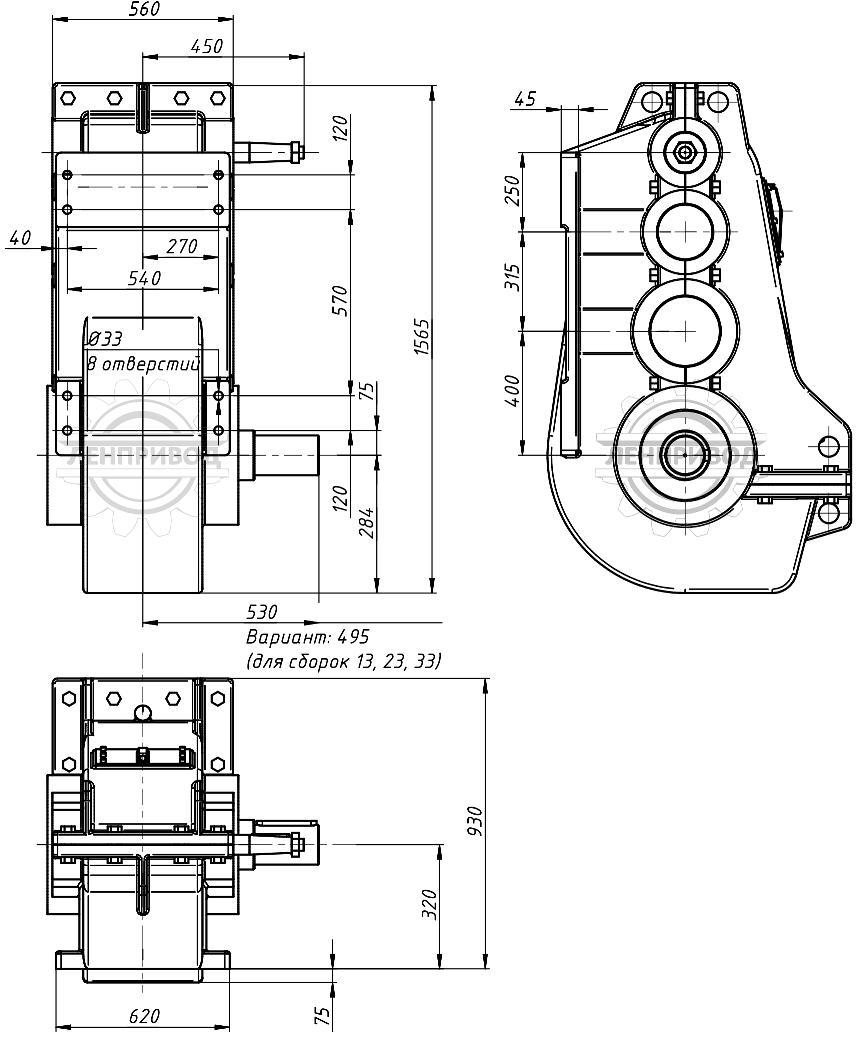

Цилиндрический трехступенчатый вертикальный редуктор ВКУ-965М — самый крупногабаритный редуктор из серии ВКУ. Особенностью конструкции является многоразъёмный корпус и нетипичный способ крепления для приводов этой весовой категории.

Технические характеристики редуктора ВКУ-965М

Номинальные передаточные числа: 16, 18; 20; 22,4; 25; 28; 31,5; 35,5; 40; 45; 50; 63; 71; 80; 90; 100; 112; 125; 140.

Крутящий момент на выходном валу при среднем крановом режиме (при входной частоте вращения 1000 об/мин):

— Редуктор с передаточным числом 16  —  19750 Н∙м;

— Редуктор с передаточным числом 18  —  19750 Н∙м;

— Редуктор с передаточным числом 20  —  19750 Н∙м;

— Редуктор с передаточным числом 22,4  —  19750 Н∙м;

— Редуктор с передаточным числом 25  —  19750 Н∙м;

— Редуктор с передаточным числом 28  —  19750 Н∙м;

— Редуктор с передаточным числом 31,5  —  19750 Н∙м;

— Редуктор с передаточным числом 35,5  —  23200 Н∙м;

— Редуктор с передаточным числом 40  —  23200 Н∙м;

— Редуктор с передаточным числом 45  —  24600 Н∙м;

— Редуктор с передаточным числом 50  —  24600 Н∙м;

— Редуктор с передаточным числом 63  —  24600 Н∙м;

— Редуктор с передаточным числом 71  —  27200 Н∙м;

— Редуктор с передаточным числом 80  —  27200 Н∙м;

— Редуктор с передаточным числом 90  —  27200 Н∙м;

— Редуктор с передаточным числом 100  —  27200 Н∙м;

— Редуктор с передаточным числом 112  —  27200 Н∙м;

— Редуктор с передаточным числом 125  —  27200 Н∙м;

— Редуктор с передаточным числом 140  —  27200 Н∙м.

Крутящий момент на выходном валу при непрерывном режиме (при входной частоте вращения 1000 об/мин):

— Редуктор с передаточным числом 16  —  13700 Н∙м;

— Редуктор с передаточным числом 18  —  13700 Н∙м;

— Редуктор с передаточным числом 20  —  13700 Н∙м;

— Редуктор с передаточным числом 22,4  —  13700 Н∙м;

— Редуктор с передаточным числом 25  —  13700 Н∙м;

— Редуктор с передаточным числом 28  —  13700 Н∙м;

— Редуктор с передаточным числом 31,5  —  13700 Н∙м;

— Редуктор с передаточным числом 35,5  —  15000 Н∙м;

— Редуктор с передаточным числом 40  —  15000 Н∙м;

— Редуктор с передаточным числом 45  —  15000 Н∙м;

— Редуктор с передаточным числом 50  —  17100 Н∙м;

— Редуктор с передаточным числом 63  —  17100 Н∙м;

— Редуктор с передаточным числом 71  —  18200 Н∙м;

— Редуктор с передаточным числом 80  —  19400 Н∙м;

— Редуктор с передаточным числом 90  —  19400 Н∙м;

— Редуктор с передаточным числом 100  —  19400 Н∙м;

— Редуктор с передаточным числом 112  —  19400 Н∙м;

— Редуктор с передаточным числом 125  —  19400 Н∙м;

— Редуктор с передаточным числом 140  —  19400 Н∙м.

Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части выходного вала (при входной частоте вращения 1000 об/мин, и при сборке с односторонними валами, при среднем режиме): 16500 Н;

Масса редуктора (без смазки): не более 1530 кг

Пример условного обозначения редуктора ВКУ-765М

ВКУ	—	965М	—	31,5	—	12	—	Ц	—	У3
Тип		Межосевое расстояние тихоходной ступени		Передаточное число		Схема сборки		Форма конца выходного вала		Климатическое исполнение и категория размещения
