Цилиндрический двухступенчатый горизонтальный редуктор РМ-250 — самый компактный редуктор из серии РМ. Усиленный литой корпус редуктора позволяет эксплуатацию в условиях, где требуется гарантия запаса прочности.

Технические характеристики редуктора РМ-250

Номинальные передаточные числа: 8; 10 12,5; 16; 20; 25; 31,5; 40; 50.

Крутящий момент на выходном валу при среднем крановом режиме:

— Редуктор с передаточным числом 8  —  344 Н∙м;

— Редуктор с передаточным числом 10  —  394 Н∙м;

— Редуктор с передаточным числом 12,5  —  433 Н∙м;

— Редуктор с передаточным числом 16  —  471 Н∙м;

— Редуктор с передаточным числом 20  —  562 Н∙м;

— Редуктор с передаточным числом 25  —  538 Н∙м;

— Редуктор с передаточным числом 31,5  —  530 Н∙м;

— Редуктор с передаточным числом 40  —  626 Н∙м;

— Редуктор с передаточным числом 50  —  636 Н∙м.

Крутящий момент на выходном валу при непрерывном режиме:

— Редуктор с передаточным числом 8  —  288 Н∙м;

— Редуктор с передаточным числом 10  —  290 Н∙м;

— Редуктор с передаточным числом 12,5  —  300 Н∙м;

— Редуктор с передаточным числом 16  —  290 Н∙м;

— Редуктор с передаточным числом 20  —  255 Н∙м;

— Редуктор с передаточным числом 25  —  262 Н∙м;

— Редуктор с передаточным числом 31,5  —  265 Н∙м;

— Редуктор с передаточным числом 40  —  238 Н∙м;

— Редуктор с передаточным числом 50  —  243 Н∙м.

Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части входного вала (при входной частоте вращения 1500 об/мин): 240 Н;

Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части выходного вала (при входной частоте вращения 1500 об/мин): 1850 Н;

Масса редуктора (без смазки): не более 85 кг

Пример условного обозначения редуктора РМ-250

РМ	—	250	—	50	—	23	—	Ц	—	У3

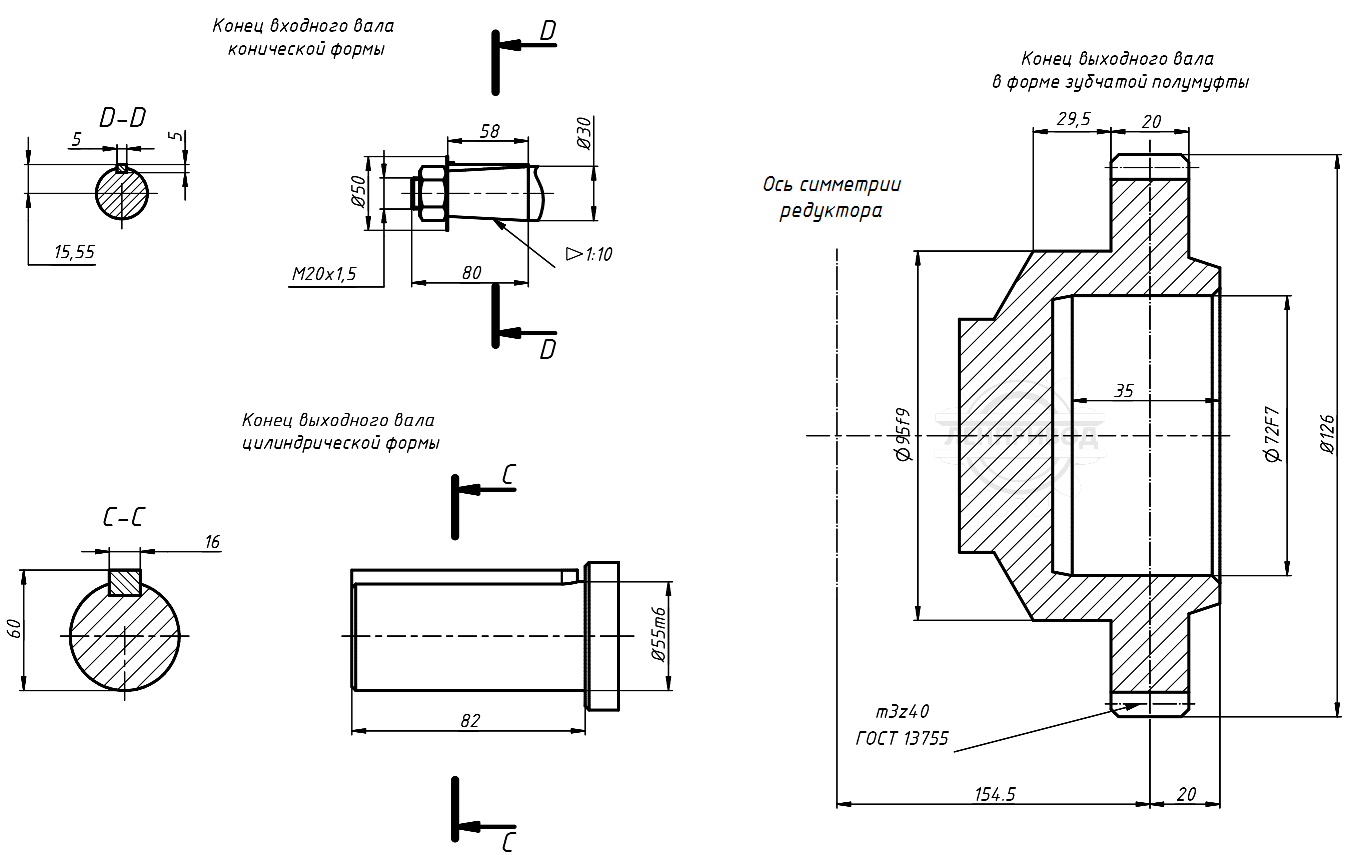

Тип		Межосевое расстояние тихоходной ступени		Передаточное число		Схема сборки		Форма конца выходного вала		Климатическое исполнение и категория размещения
