Цилиндрический двухступенчатый горизонтальный редуктор РМ-650 — один из наиболее часто применяемых редукторов из серии РМ. Усиленный литой корпус редуктора позволяет эксплуатацию в условиях, где требуется гарантия запаса прочности. При монтаже требуется учесть особенность конструкции корпуса: внизу имеется картерная полость.

Технические характеристики редуктора РМ-650

Номинальные передаточные числа: 8; 10 12,5; 16; 20; 25; 31,5; 40; 50.

Крутящий момент на выходном валу при среднем крановом режиме:

— Редуктор с передаточным числом 8  —  6700 Н∙м (при частоте вращения входного вала 1000 об/мин);

— Редуктор с передаточным числом 10  —  7800 Н∙м (при частоте вращения входного вала 1000 об/мин);

— Редуктор с передаточным числом 12,5  —  8500 Н∙м (при частоте вращения входного вала 1000 об/мин);

— Редуктор с передаточным числом 16  —  7100 Н∙м;

— Редуктор с передаточным числом 20  —  8300 Н∙м;

— Редуктор с передаточным числом 25  —  8300 Н∙м;

— Редуктор с передаточным числом 31,5  —  8300 Н∙м;

— Редуктор с передаточным числом 40  —  9400 Н∙м;

— Редуктор с передаточным числом 50  —  9400 Н∙м.

Крутящий момент на выходном валу при непрерывном режиме:

— Редуктор с передаточным числом 8  —  4800 Н∙м (при частоте вращения входного вала 1000 об/мин);

— Редуктор с передаточным числом 10  —  4800 Н∙м (при частоте вращения входного вала 1000 об/мин);

— Редуктор с передаточным числом 12,5  —  4800 Н∙м;

— Редуктор с передаточным числом 16  —  4800 Н∙м;

— Редуктор с передаточным числом 20  —  4800 Н∙м;

— Редуктор с передаточным числом 25  —  4800 Н∙м;

— Редуктор с передаточным числом 31,5  —  4800 Н∙м;

— Редуктор с передаточным числом 40  —  4500 Н∙м;

— Редуктор с передаточным числом 50  —  4500 Н∙м.

Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части входного вала (при входной частоте вращения 1500 об/мин): 310 Н;

Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части выходного вала (при входной частоте вращения 1500 об/мин): 8650 Н;

Масса редуктора (без смазки): не более 830 кг

Пример условного обозначения редуктора РМ-500

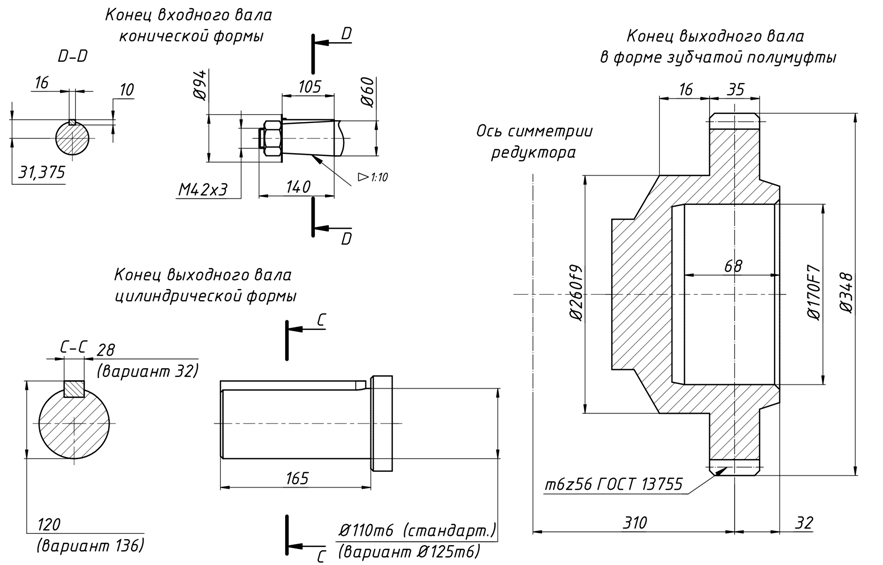

РМ	—	650	—	10	—	21	—	М	—	У2
Тип		Межосевое расстояние тихоходной ступени		Передаточное число		Схема сборки		Форма конца выходного вала		Климатическое исполнение и категория размещения
