Цилиндрический двухступенчатый горизонтальный редуктор Ц2-250 — самый компактный редуктор из серии Ц2. Усиленная шевронная передача позволяет обеспечить приводу достаточно крупные значения крутящего момента на всём диапазоне передаточных чисел.

Технические характеристики редуктора Ц2-250

Номинальные передаточные числа: 8; 10 12,5; 16; 20; 25; 31,5; 40; 50.

Крутящий момент на выходном валу при среднем крановом режиме:

— Редуктор с передаточным числом 8  —  1600 Н∙м;

— Редуктор с передаточным числом 10  —  1600 Н∙м;

— Редуктор с передаточным числом 12,5  —  1600  Н∙м;

— Редуктор с передаточным числом 16  —  2120 Н∙м;

— Редуктор с передаточным числом 20  —  2120 Н∙м;

— Редуктор с передаточным числом 25  —  2500 Н∙м;

— Редуктор с передаточным числом 31,5  —  2500 Н∙м;

— Редуктор с передаточным числом 40  —  2300 Н∙м;

— Редуктор с передаточным числом 50  —  2300 Н∙м.

Крутящий момент на выходном валу при непрерывном режиме:

— Редуктор с передаточным числом 8  —  750 Н∙м;

— Редуктор с передаточным числом 10  —  750 Н∙м;

— Редуктор с передаточным числом 12,5  —  750 Н∙м;

— Редуктор с передаточным числом 16  —  750 Н∙м;

— Редуктор с передаточным числом 20  —  750 Н∙м;

— Редуктор с передаточным числом 25  —  750 Н∙м;

— Редуктор с передаточным числом 31,5  —  750 Н∙м;

— Редуктор с передаточным числом 40  —  650 Н∙м;

— Редуктор с передаточным числом 50  —  650 Н∙м.

Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части выходного вала (при входной частоте вращения 1500 об/мин): 12500 Н;

Масса редуктора (без смазки): не более 87 кг

Пример условного обозначения редуктора Ц2-250

Ц2	—	250	—	40	—	21	—	Ц	—	У3

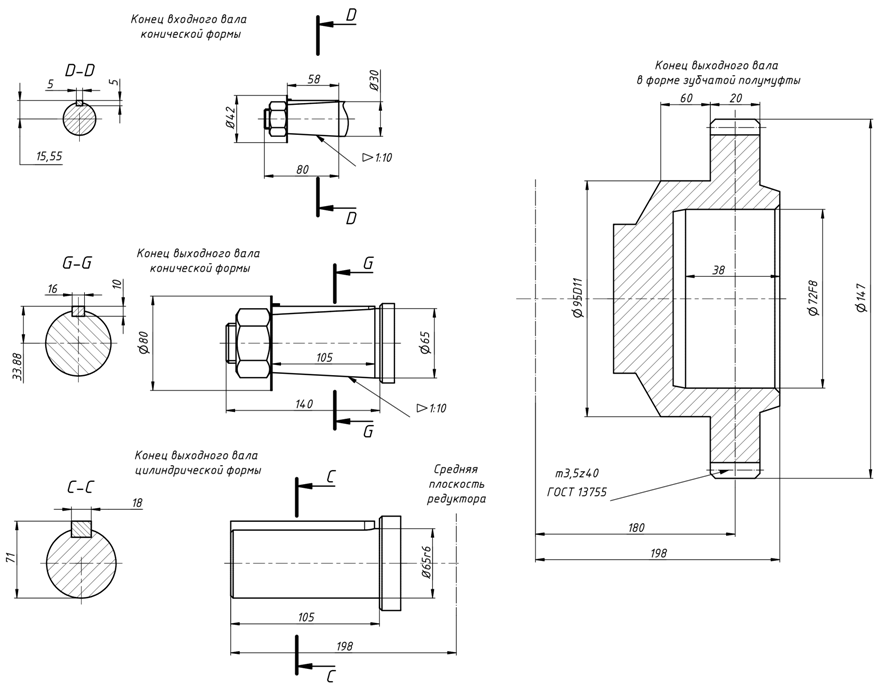

Тип		Межосевое расстояние тихоходной ступени		Передаточное число		Схема сборки		Форма конца выходного вала		Климатическое исполнение и категория размещения
