Цилиндрический двухступенчатый горизонтальный редуктор Ц2-500 — средняя позиция из серии Ц2. Усиленная шевронная передача позволяет обеспечить приводу достаточно крупные значения крутящего момента на всём диапазоне передаточных чисел.

Технические характеристики редуктора Ц2-500

Номинальные передаточные числа: 8; 10 12,5; 16; 20; 25; 31,5; 40; 50.

Крутящий момент на выходном валу при среднем крановом режиме:

— Редуктор с передаточным числом 8  —  13200 Н∙м;

— Редуктор с передаточным числом 10  —  13200 Н∙м;

— Редуктор с передаточным числом 12,5  —  13200 Н∙м;

— Редуктор с передаточным числом 16  —  17500 Н∙м;

— Редуктор с передаточным числом 20  —  17500 Н∙м;

— Редуктор с передаточным числом 25  —  18000 Н∙м;

— Редуктор с передаточным числом 31,5  —  18000 Н∙м;

— Редуктор с передаточным числом 40  —  18000 Н∙м;

— Редуктор с передаточным числом 50  —  18000 Н∙м.

Крутящий момент на выходном валу при непрерывном режиме:

— Редуктор с передаточным числом 8  —  6000 Н∙м;

— Редуктор с передаточным числом 10  —  6000 Н∙м;

— Редуктор с передаточным числом 12,5  —  6000 Н∙м;

— Редуктор с передаточным числом 16  —  5450 Н∙м;

— Редуктор с передаточным числом 20  —  5450 Н∙м;

— Редуктор с передаточным числом 25  —  5450 Н∙м;

— Редуктор с передаточным числом 31,5  —  5450 Н∙м;

— Редуктор с передаточным числом 40  —  5150 Н∙м;

— Редуктор с передаточным числом 50  —  5150 Н∙м.

Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части выходного вала (при входной частоте вращения 1500 об/мин): 25000 Н;

Масса редуктора (без смазки): не более 500 кг

Пример условного обозначения редуктора Ц2-500

Ц2	—	500	—	50	—	11	—	Ц	—	У2

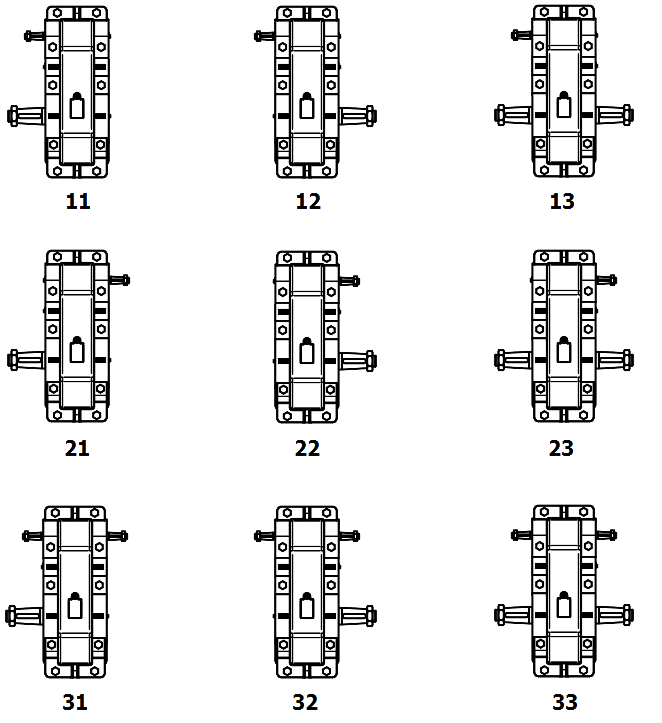

Тип		Межосевое расстояние тихоходной ступени		Передаточное число		Схема сборки		Форма конца выходного вала		Климатическое исполнение и категория размещения
